• 一臺LVP86XX完成LED屏多畫面任意開窗疊加顯示

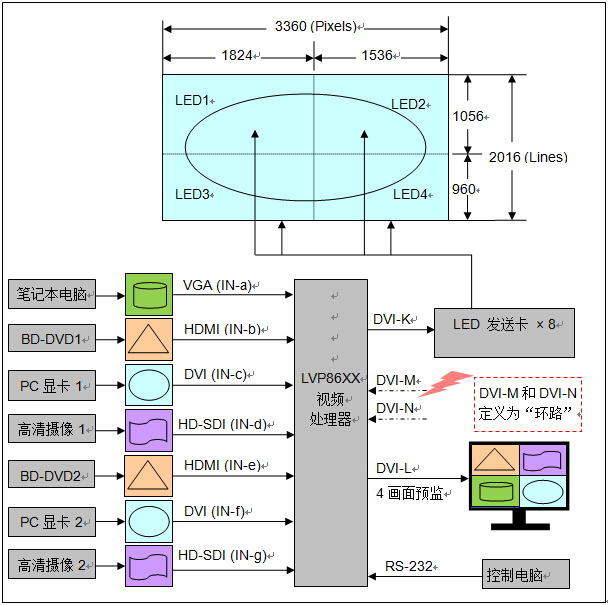

• 1） 系統框圖

• 2） LED顯示屏

LED大屏像素點陣為3360×2016，拼接顯示分成4塊LED小屏，像素點陣分別是：

LED1=1824×1056     LED2=1536×1056

LED3=1824×960      LED4=1536×960

• 3） 顯示要求

LED大屏顯示完整畫面，輸入信號標清，高清任意無縫切換

LED大屏顯示1---7任意窗口畫面，每個窗口大小、位置任意調整，窗口疊加次序任意設置

LED大屏在顯示1,2,3,4,5,6,7個窗口畫面間任意切換

4畫面同時預監

每個畫面來自不同的播放設備

• 4） LVP86XX視頻處理器配置

視頻輸入卡×7張

視頻輸出卡×4張（其中1張用作4畫面預監）

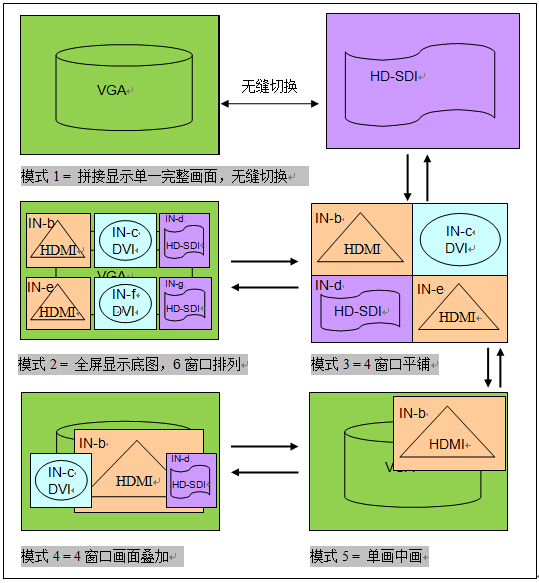

• 5） 顯示效果

• 6） 顯示特點

直觀便捷的PC操作控制，開窗畫面大小、位置由鼠標實時拖拽

預存多種顯示模式，模式之間相互無縫切換

4畫面預監

• 7） 典型應用

大型舞臺演出、大型會議、指揮監控中心等超大LED顯示場合
