• 1. 概述：

LED高清視頻處理器LVP603S采用最新一代廣播級視頻處理技術，具有完美的視頻處理效果，瞬間無縫和淡入淡出功能滿足了高端顯示屏應用對信號切換效果的要求，畫中畫、畫外畫、高清字幕疊加以及多機級聯能力適用于更多復雜LED大屏顯示系統，本文將展示基于這些功能的解決方案。

• 2. 接線圖

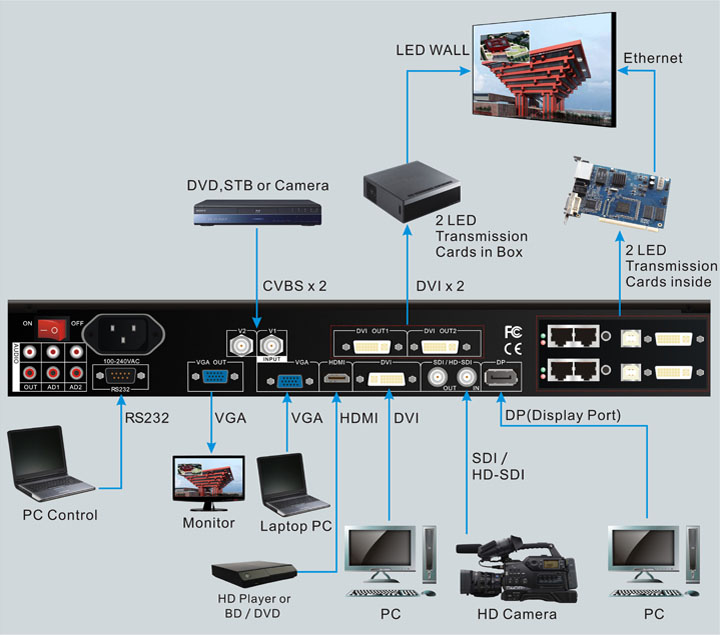

7路輸入源無縫切換選擇：

LVP603S最多可同時接入7路輸入源，并可通過面板按鍵進行無縫或淡入淡出切換

• 3. 單機實現效果說明：

單臺LVP603可實現畫中畫，畫外畫，高清字幕疊加，LOGO插入，摳像等功能,以下為實現效果及接線圖

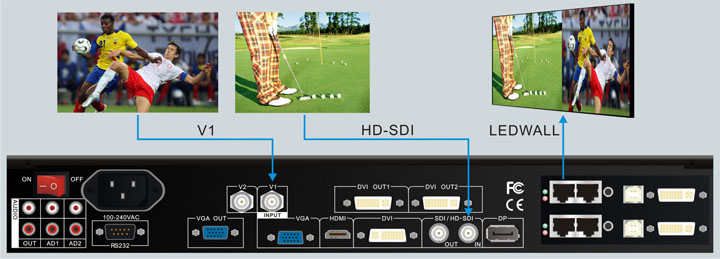

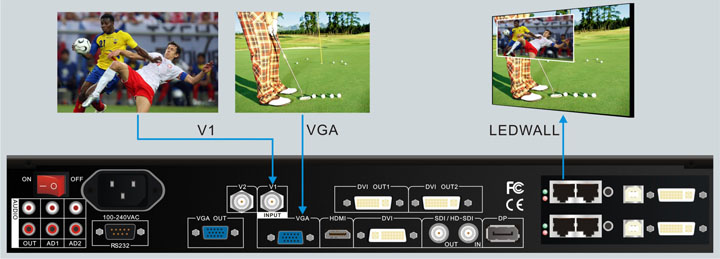

1）應用示例一：單機畫中畫

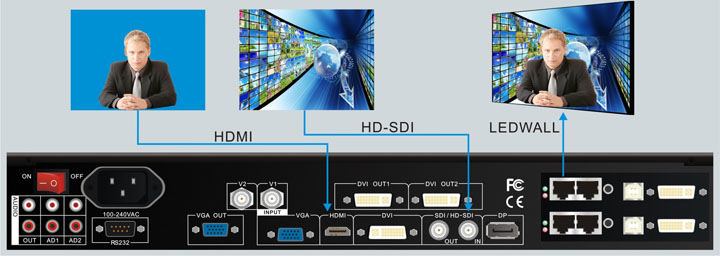

2）應用示例二：單機畫外畫

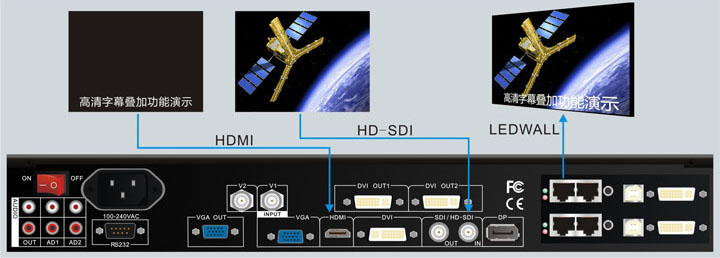

3）應用示例三：單機高清字幕疊加

4）應用示例四：異型屏幕顯示

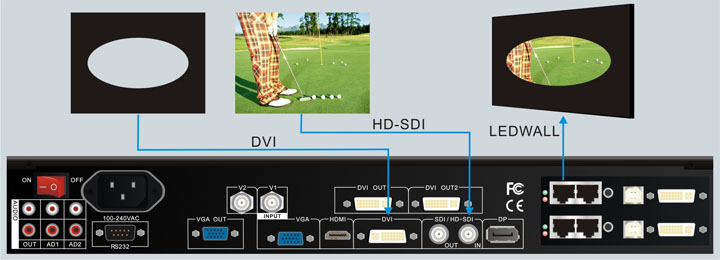

5）應用示例五：單機摳像功能

• 4. 多機級聯顯示方案：
• 1）4臺LVP603S并聯驅動一塊分辨率為3584 x 1792 的LED顯示屏

多種格式的視頻或計算機圖像輸入信號經過LVP603S處理，輸出的DVI信號，經過分配放大輸出至4臺LVP603S或LVP603進行擷取和縮放，最終在 一塊3584 x 1792 的顯示屏上顯示一個完整畫面。

整塊LED顯示屏可以：

1） 顯示一個完整畫面

2） 分別顯示4個不同畫面

3） 可以通過第一臺LVP603S實現漫游畫中畫功能

4） 4 臺LVP603S可以分別實現4個畫中畫窗口疊加到拼接的完整畫面上

• 2）兩臺LVP603S串聯可實現雙畫中畫、三畫面顯示、畫中畫+高清字幕疊加等多種顯示效果

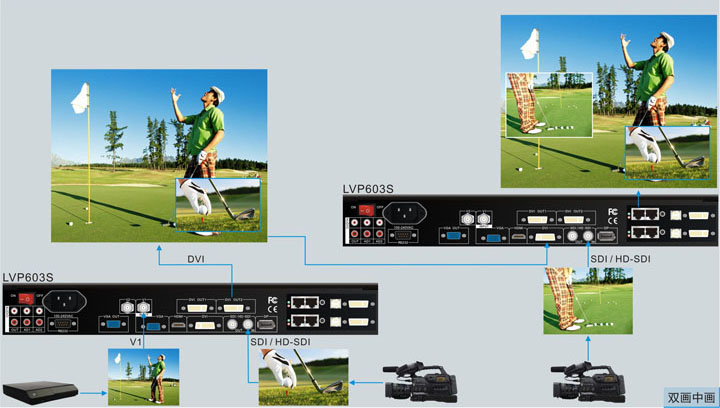

雙機串聯實現雙畫中畫

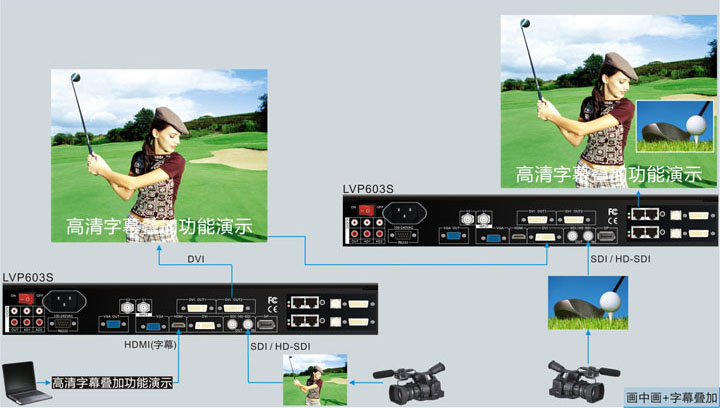

雙機串聯實現畫中畫+字幕疊加
